Воздушный фильтр.

Прошу Всех владельцев Амулетов обратить внимание! Под коробкой воздушного фильтра образуется маслянное пятно. Думал,что это случайность,но оказалось техническая задумка. Масленные пары проходят через воздушник(на фото паралон) Затем по трубке (на фото отверстие),и выливается под коробку воздушника.

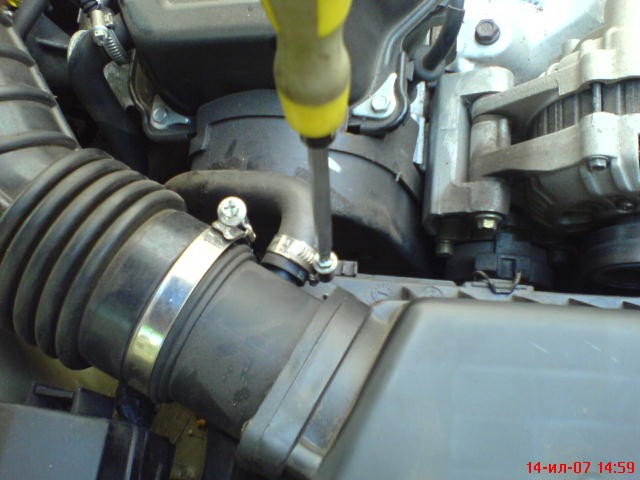

Откручиваем хомут и снимаем патрубок (маленкий).


Откручиваем хомут и снимаем патрубок, удобнее с дросельного узла.

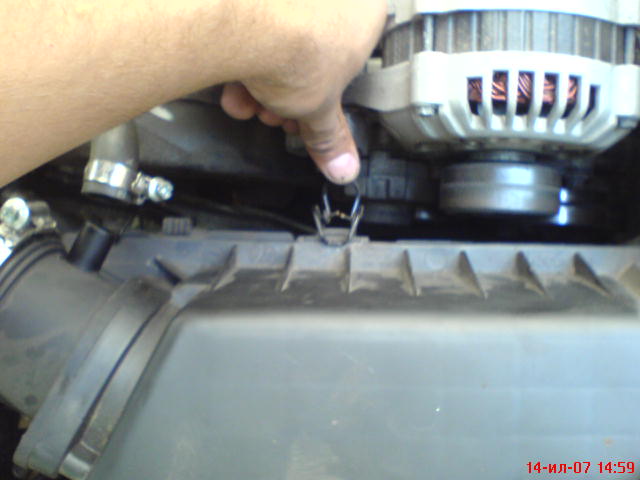

Отстегиваем три защелки и вынимаем крышку фильтра от себя. Ближе к крылу просто пазы.

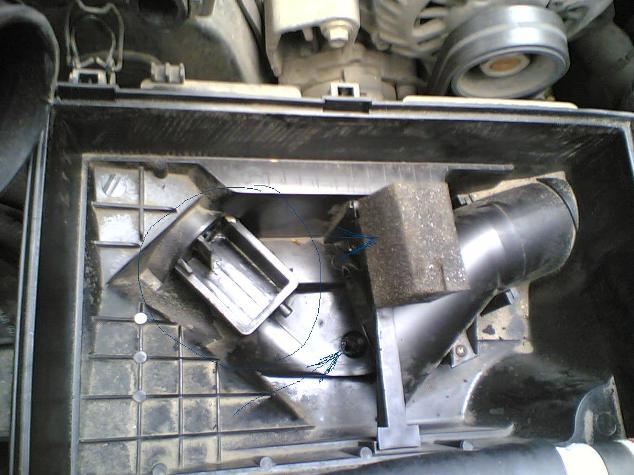

Вид без крышки.


Так называемый «сапун».


Сдвигаем крышку по стрелочке.


И вытаскиваем поролоновую прокладку.


Если есть масло то надо удалить бензином а губку можно промыть. Я у себя так сделал.


Собираем в обратной последовательности. При установки крышки воздушного филтьра надо попасть в три направляющих у «крыла»

Размеры фильтра.
