Доработка сигнализации открытой двери.

Чтобы не мучиться со штатными концевиками, купил еще 4 штуки за 25 рублей и установил в следующих местах (см. фото). Здесь их легко отрегулировать. Теперь в случае, если какая-либо дверь закрыта на один щелчок - горит лампочка на приборной панели. Очень удобно.

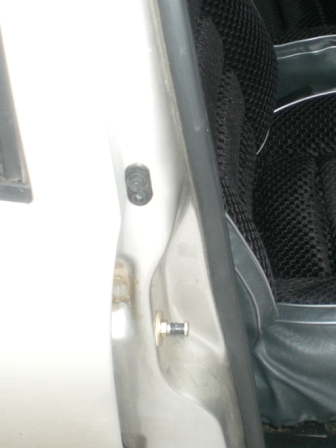

На передней двери.

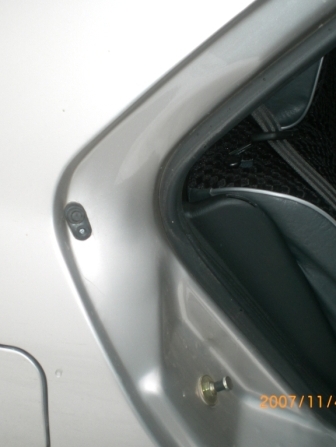

На задней двери.


Как сделать пищалку при открытой водительской двери и включенных фарах.

Данная схема разрабатывалась 5 лет назад для ВАЗ 21099 (2108, 21093 и тд). Там в качестве К1 использовалось реле зажигания: штатное заменялось на реле с переключающимися контактами (освободившееся при этом реле с нормально открытыми контактами использовалось в качестве К2). Схема обеспечивает звучание зуммера только при выключенном зажигании, включённых габаритах и открытой двери.

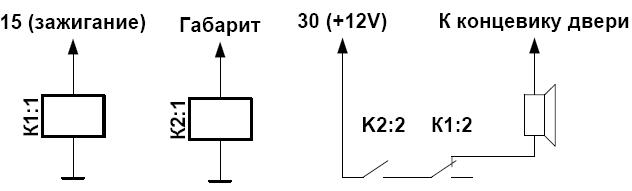

Схема зуммера при включённом внешнем освещении и открытой двери.

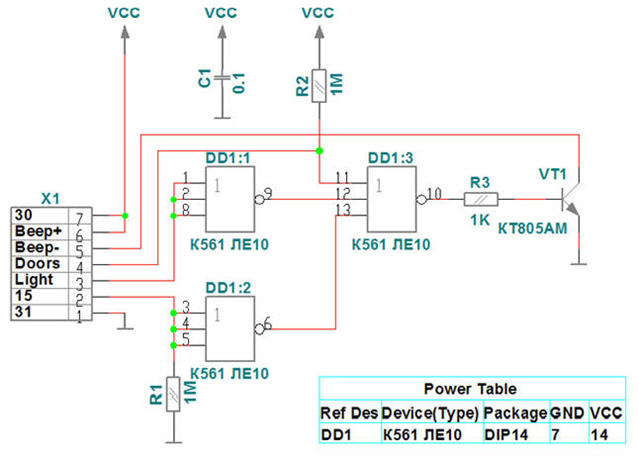

Была также разработана безрелейная схема на одной м/с серии К561 и одном транзисторе КТ805, но преимущество приведённой схемы с реле в том, что при выключенных зажигании и габаритах она ничего не потребляет…


Схема в формате P_Cad

Схема в формате pdf файла (Акробат)

VCCэто условное обозначение питания схемы (к машине не имеет никакого отношения)
Beepзуммер (должен пищать при подаче на него постоянного напряжения)
Doorsцепь концевиков дверей
30цепь 12 вольт (не прерываемая замком зажигания)
1512вольт (при включённом зажигании)
31корпус

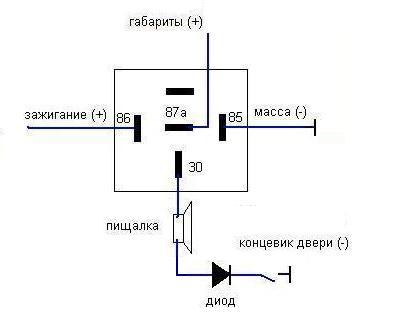

Берем обыкновенное питиконтактное реле и диод.

Вывод реле 85 соединяем с корпусом, а вывод зуммера через диод подключаем к концевикам (диод можно разместить внутри зуммера - чтобы меньше деталей «болталось»). И всё обязано работать…

Когда дверь закрыта и огни выключены, то плюс с лампы освещения салона может через зуммер и лампы габаритов пойти на корпус, заставляя работать зуммер, но чтобы этого не произошло, как раз и ставится диод…

Если потребляемый зуммером ток не превышает 100мА (а у подавляющего большинства зуммеров он намного меньше), то можно поставить КД522А (тем более он свободно поместиться в корпусе зуммера)…


Пищалку взял от разломанной музыкальной шкатулки. Играет какой-то вальс кажется. В общем, приятная музыка. Подобрал сопротивление. Установил около блока предохранителей. К зажиганию подсоединил на клемму, на которой «плюс» при вставленном ключе.

В итоге получилось, что если просто заглушить машину и открыть дверь, то музыка не играет, а если вытащить ключ из замка зажигания, то сразу напоминание о невыключенных габаритах. По-моему удобно, пищалка понапрасну не надрывается.

С обратной стороны пищалка.

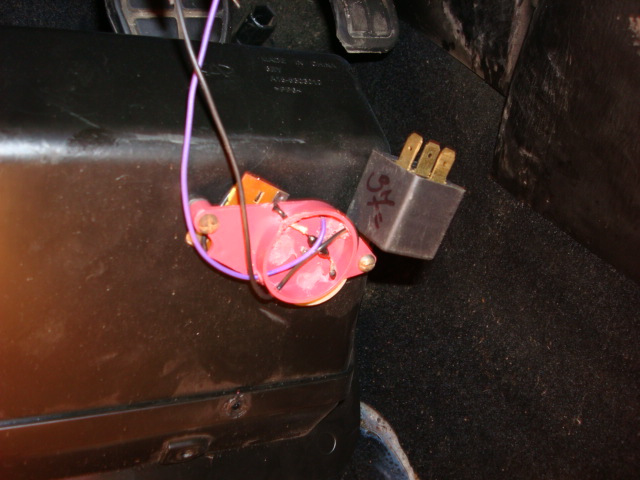

Оборотная сторона кармана. Пищалка с реле.
