Как организовать писк зуммера при выключенном зажигании и включенных габаритах?

© ESm

Способ первый.

Смысл в следующем: берём обыкновенное четырёхвыводное реле (можно и пятивыводное). Обмотку подключаем паралельно лампам габаритов, а замыкающиеся контакты - один на корпус, другой к дополнительной цепи охраны сигнализации (например багажника или капота). Тогда, если включено внешнее освещение (контакты реле замкнуты), при постановке на охрану сигнализация сама сообщит, что одна из цепей не взята под охрану… Вот и всё!

Способ второй.

После нескольких случаев оставленного включённым внешнего освещения (а особенно сейчас - в холодное время, когда пуск и так тяжёлый и следовало бы позаботиться об аккумуляторе), решил снова вернуться к этой теме… Как я уже говорил - мне не очень нравятся релейные схемы (я сторонник чисто электронных схем). Кроме этого, по некоторым нормам, звуковая сигнализация является дублирующей, а основной является световая (тут вопрос спорный какая из них основная, какая дублирующая, но факт, то они должны срабатывать вместе…). Так же все ранее разработанные схемы (и собственные и других разработчиков) уже прошлый век, хотелось чего-нибудь более современного. В результате была разработана схема на элементах поверхностного монтажа, более современного и более компактного по сравнению с объёмным монтажом. Что из этого получилось, судите сами… Схема состоит из двух генераторов: один частотой 2-3 Гц, второй около 2000 Гц. Схема включается при включении внешнего освещения, при этом если включено зажигание, или закрыта дверь, то один из входных транзисторов (или оба) открыт и блокирует работу первого генератора, а тот блокирует работу второго. Выходной светодиод (светодиод включения внешнего освещения на панели приборов) горит. При выключенном зажигании и открытой двери, транзисторы закрываются, запускается первый генератор, контрольная лампа внешнего освещения начинает мигать и в такт с ней звучит прерывистый звуковой сигнал…
После сборки основной платы она состыкована с платой основания и вся конструкция помещена в корпус от обычного автомобильного реле (с крепёжным кронштейном для удобства монтажа). В корпусе можно просверлить отверстие диаметром 3 мм, напротив зуммера. К цепям машины устройство подключается следующим образом: вывод 15 - к цепи 15 машины, вывод Door к проводу идущему к лампе открытых дверей панели приборов, к выводу Light подключается провод, который шёл на контрольную лампу внешнего освещения на панели приборов, вывод Led к выводу контрольной лампы внешнего освещения панели, вывод 31 - корпус. Все подсоединения удобно производить около разъёма панели приборов. Само устройство крепится в любом удобном месте за панелью (можно и прямо к её корпусу) с помощью имеющегося кронштейна…

Несколько слов для тех кто решит повторить данную конструкцию. На приведённой эл. схеме следует исключить резистор R2 (ошибочно был напечатан неоткорректированный вариант схемы). Хотелось бы также отметить роль диода VD4 (для желающих упростить схему). Его основное назначение не защита от неправильного включения, а создание положительного смещения общего провода схемы относительно минуса питания, для надёжного закрытия транзистора VT3 при открытии двери. Без него схема работать не будет!

Принципиальная схема.

Схема смонтирована на двух платах.

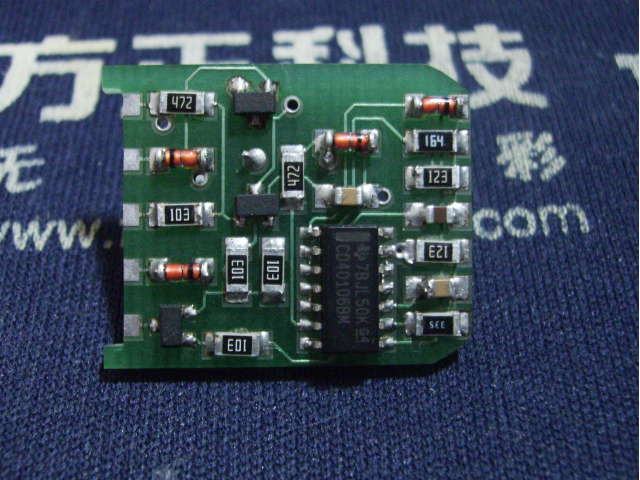

Вид верхней стороны платы.

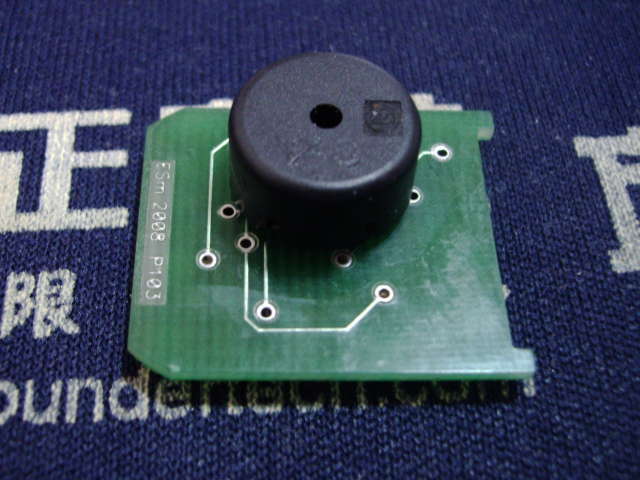

На противоположной стороне платы размещён зуммер.

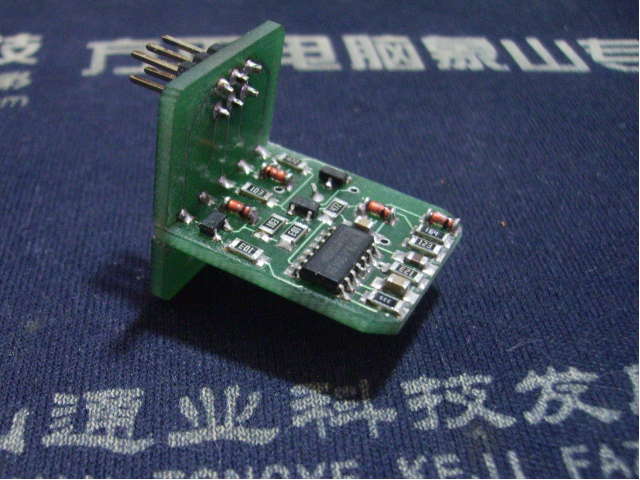

Состыкованные платы.

Собранные платы размещены в корпусе от реле.

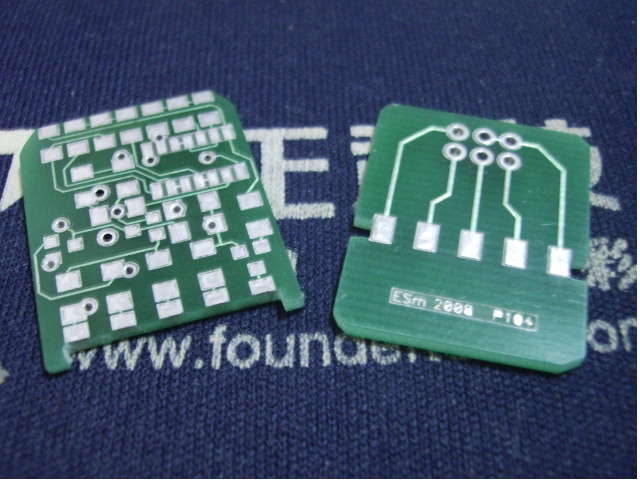

Привожу чертежи плат. Основная плата прямоугольная, все выступы, как уже говорил, делаются надфилем… Корректировка (исключение резистра R2) уже сделана… Файлы готовы к «употреблению», т.е. их можно сразу (после распаковки) передавать на изготовление. Для жёсткости устройства лучше изготовлять из стеклотекстолита толщиной 2 мм.

Чертежи плат в формате P-CAD
