chery:chery_amulet:perednie_protivotumannye_fary

Тюнинг противотуманок.

Кому надоело кататься с китайскими неудовлетворительно светящими передними ПТФ. Ставим настоящие, качественные фары. Которые будут светить под пелену тумана, а не вверх на сам туман отражаясь от него слепя водителя.

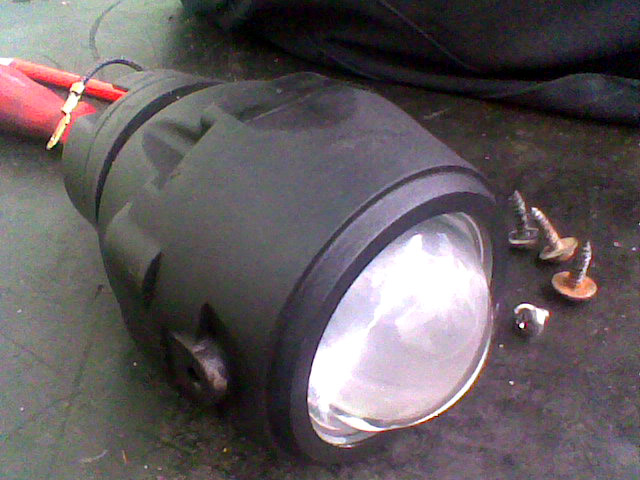

Например такие.

Через такой переходник без доработки бампера и самих ПТФ. Материал любой, какой есть под рукой. Если это алюминий толшины 1,5 мм хватит, сталь 1 мм будет достаточно. В данном случае нержавейка 0,8 мм.

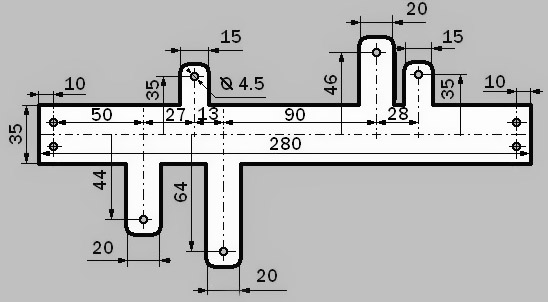

По этому чертежу, если есть сварка.

А по этому, если сварки нет, а есть заклёпки или болтики.

Вырезанные и обработанные пластины сварачиваем в трубочку. Внимание! пластины нужно сварачивать в разные стороны, левая и правая разные. Далее свариваем, прикручиваем, склёпываем. Отгибаем три самых длинных лепестка (Они прикрутятся к бамперу), два коротких оставляем как есть (Они будут крепиться к противотуманной фаре). При такой конструкции реализована функция регулировки светового пучка по вертикали. По горизонтали регулировать нет смысла т. к. освещаемая зона более 90 градусов. Ошибку при монтаже по горизонтали на несколько градусов вы не увидите даже сами. Должно получиться примерно так.

А итог вот такой.

Светодиоды в противотуманках.

Поменял штатные лампочки вот на такие.

Делал следующим образом.
Аккуратно снимаем стекло.

Так противотуманка выглядит в разобранном виде.

Без проблем стекла снять не удалось.

Устанавливаем отражатель и вклеиваем стекло.

В общем вот, что получилось.
