Парктроник

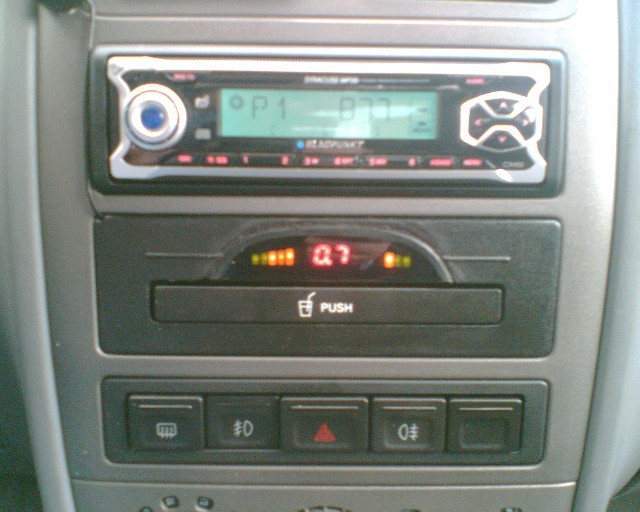

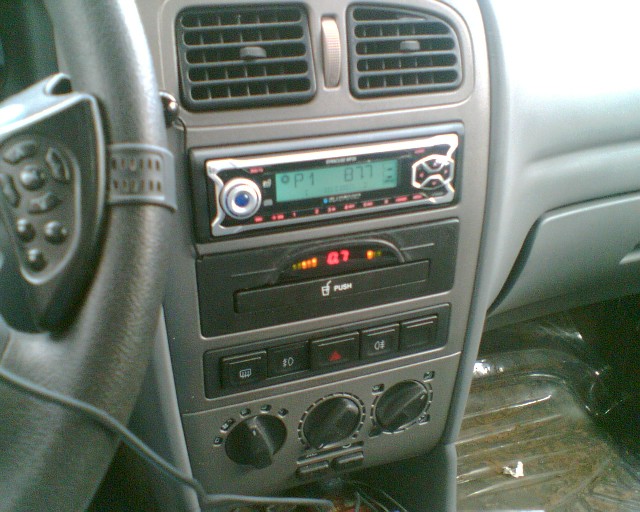

А я себе т.е. машине в эти выходные сам парктроник поставил,помоему не сложно.Купил в авто 49,стоит 1.650 рублей,4 датчика,блок,фреза,инструкцыя на русском.Подсоеденит любой человек.Единственная сложность провести провода в багажник.Если интересно могу описать подробно.Датчик врезал в панель с подстаканниками.Показывает приблежение световой шкалой,зумером и цыфровым табло,начинает брать1.7м.,отметка 0.0 в 10см. ,я доволен.



Так я ставил...

Разметка.


Сверление.


Прокладка проводов.


Закрепление блока управления и подключение к задним фонарям.


Вот и все.


Устанавливал себе парктроник. Сверлил только пластиковые детали.

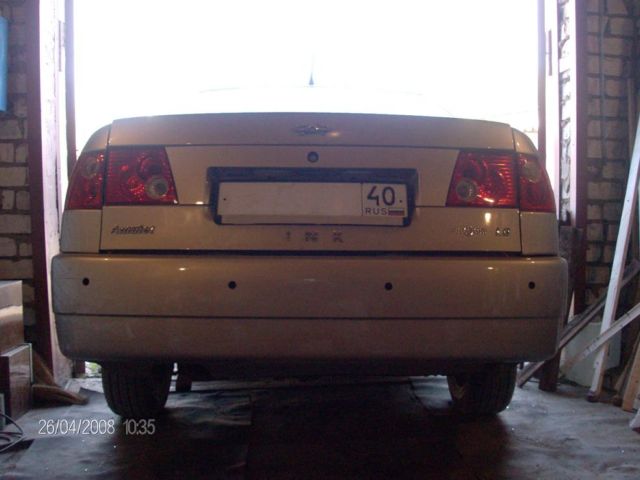

Сначала разметка и сверление отверстий под датчики в бампере.


Прилагаемым сверлом сверлится легко и непринуждённо.


Чтобы не нарушать штатный режим работы вентиляции салона, отверстие под провода датчиков сверлим сверху. Отверстие овальное для прохода разъёмов датчиков.


Провода из бампера протянуты с помощью проволоки «средней жёсткости». После окончания монтажа отверстие следует загерметизировать!

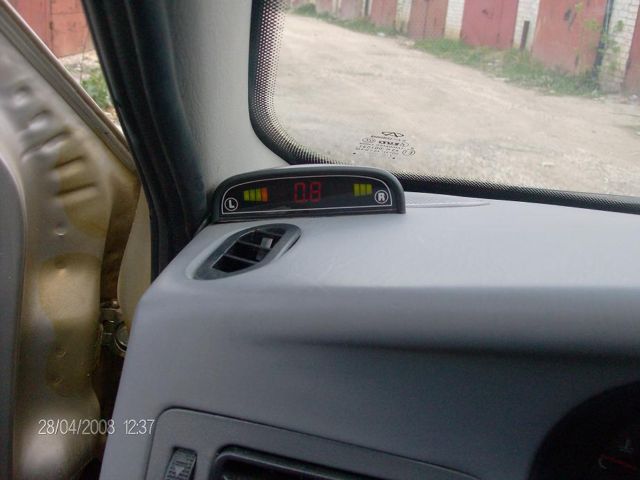

Индикатор установил посередине торпеды у лобового стекла.

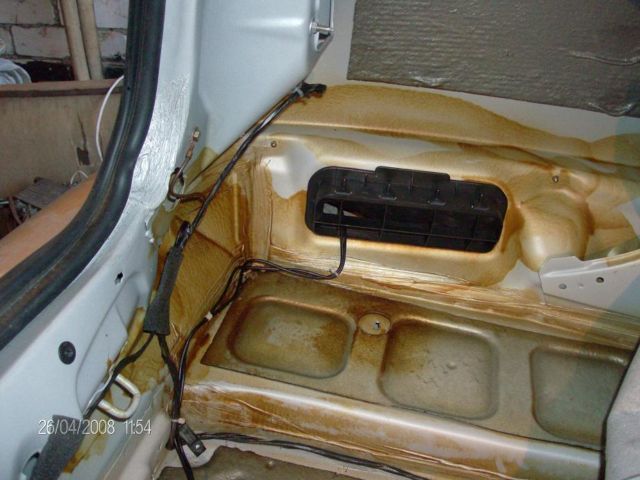

Протягиваем провод индикатора в багажник.

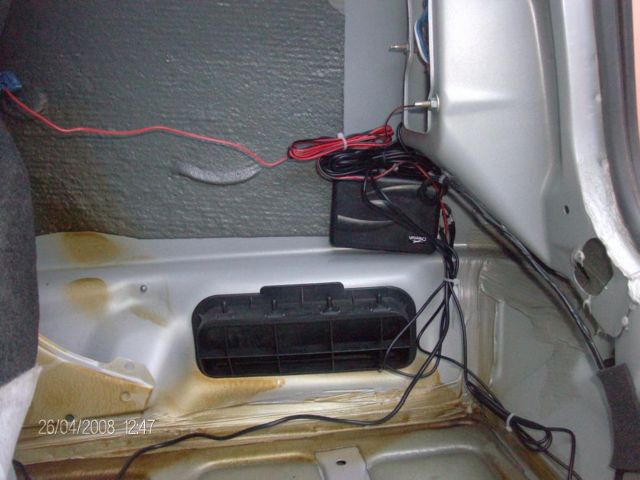

Блок парктроника установил в правой нише багажника.


Для защиты от влаги завернул блок в упаковочный пакет (а может это лишнее?). Закрепил его стяжками.


Индикатор такой формы гармонично вписался в интерьер салона.
