Омыватель фар на Амулет своими силами.

Здесь, дорогие форумчане хочу вам поведать как я смонтировал на свой Амулет омыватели передних фар.

В комплект входят: коммутационные провода, насос высокого давления, блок управления омывателем фар, прозрачный шланг (его точно хватит), форсунки для установки в бампер, клапан и хомуты.



Так выглядит упаковка





Бампер снят

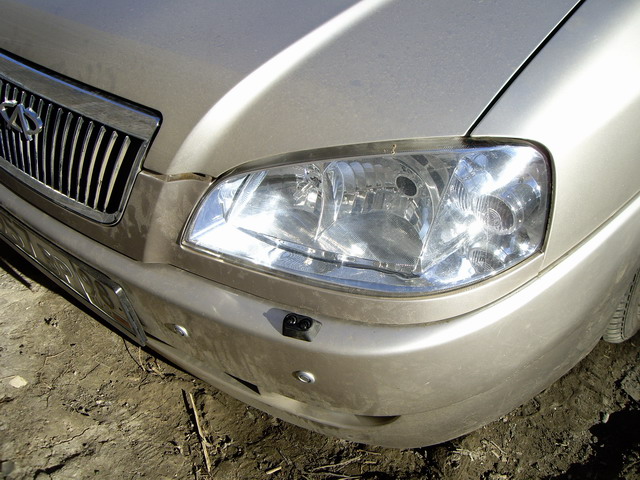

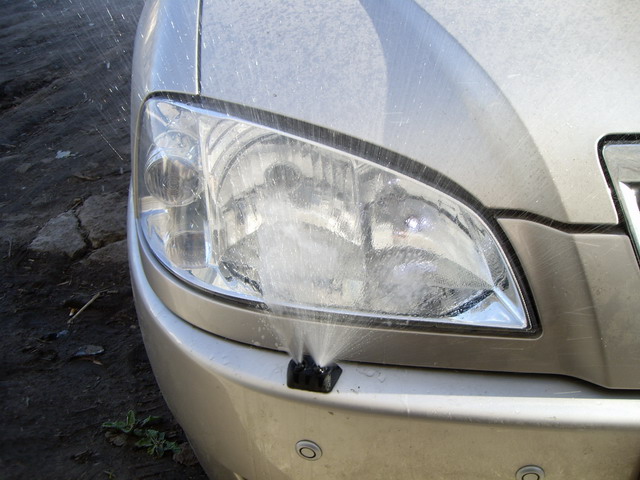

Но, на мой взгляд я их установил близковато к фарам, можно было поставить чуть подальше, но сдвинуть можно было максимум на сантиметр, узкий у нас всё таки бампер. А может так даже лучше, пусть из под низа всю грязь сбивают. Ориентировал форсунки примерно по центру блока фары «ближний-дальний»

Завершающая стадия монтажа омывателя фар!!!

Устанавливаем дополнительный бачок, подключаем насос высокого давления и блок управления омывателем.

вот так я провёл провода омывателя, лучше их конечно было бы спрятать в гофро-трубу.


Соседство двух бачков, на мой взгляд это единственное не занятое под капотом место…


Общий вид


ну не знаю я куда вывести эту кнопку. потом может быть подключу провод без кнопки на переключатель дворников


шланг с расширительного бачка почти как родной лёг между двух бачков


А это насос высокого давления.



Пришлось немного перенести девайсы, мешающие установке элементов омывателя фар. Пришлось переместить ревун от сигналки вниз, под расширительный бачок, так как мешал устанавливать дополнительный бачок омывателя. Перенёс блок с предохранителями за расширительный бачок, установив на его место блок управления омывателем.

Всё встало в штатные отверстия, дополнительно ничего не сверлил. Дополнительный бачок взял от Волги, стоимость его около 200 рублей.

Надеюсь эта информация для кого то окажется полезной.
