Обогрев Зеркал.

Установка обогрева зеркал заднего вида.

Проводка под обогрев зеркал уже проложена!!!! Да, да и запитана она от кнопки обогрева заднего стекла!!! Эл. зеркало под обшивкой соединено разъемом с проводкой авто. так вот этот разъем на 6 контактов, в разъеме от зеркала (синенького цвета) задействовано только 3 контакта, а в проводке авто (белого цвета)задействовано 5 контактов, один пустой! так вот эти 2 контакта из 5 и есть обогрев зеркал (свободные есесьно)!!! При включении обогрева заднего стекла на них появляется 12 вольт.

Установил элементы обогрева на зеркала - легче чем на жигулях. Затраты 250 руб на оба зеркала.

1. снимаем пластиковую панель двери- выкручиваем 2 самореза снизу, 1 саморез в ручке, 1саморез за решеткой громкоговорителя, кнопку замка и тянем панель на себя, чтобы отцепить кнопки крепления к двери, затем вытягивая панель вверх снимаем ее.
2. снимаем треугольную пластиковую крышку (2 самореза).
3. отсоединяем провода управления зеркалом от колодки ( на двери под пленкой) и выкручиваем 3 болта крепления зеркала.

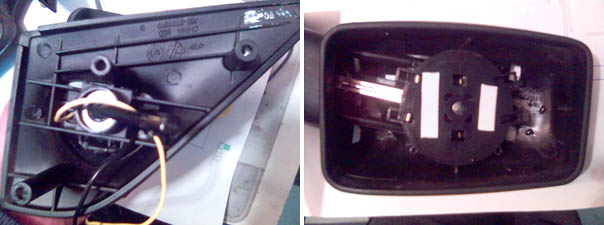

4. на зеркале желательно выкрутить 3 болта для снятия его с кронштейна ( не получится- не страшно, просто труднее будет завести провода).

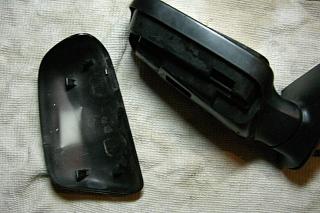

5. снимаем декоративную панель ( она на защелках) , я одну сломал ( потом посадил панель на клей).

6. снимаем зеркальный элемент с крепления (имеет 8 защелок по кругу).

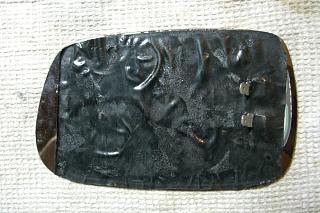

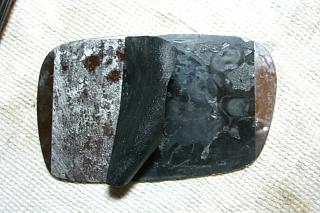

7. стекло в пластмассовом корпусе держится на клею, предварительно прогрев феном и отгибая корпус по краям прорезаем клеевой слой ножом и снимаем стекло 8. к стеклу приклеена пленочная прокладка, снимаем ее.

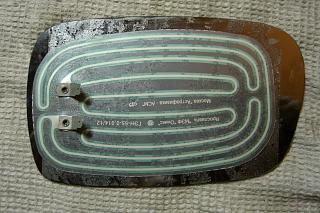

9. на имеющееся липкое основание приклеиваем нагревательный элемент.

И сверху наклеиваем пленочную прокладку.

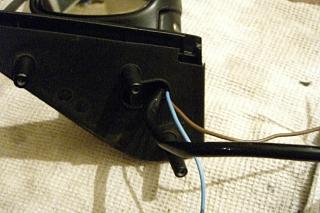

10. смазав корпус стекла клеем собираем зеркало, не забудьте провести провода к нагревательному элементу.

у меня заняло около 4 часов времени на оба зеркала (я имел представление как это делать, но руки боялись сломать), по деньгам - нагревательный элемент на рынке по 100 рублей (г.Москва авторынок на южнопортовой), клей 25р, обезжириватель 25р, ну и провода сечением 0,75-1,5 кв.мм.

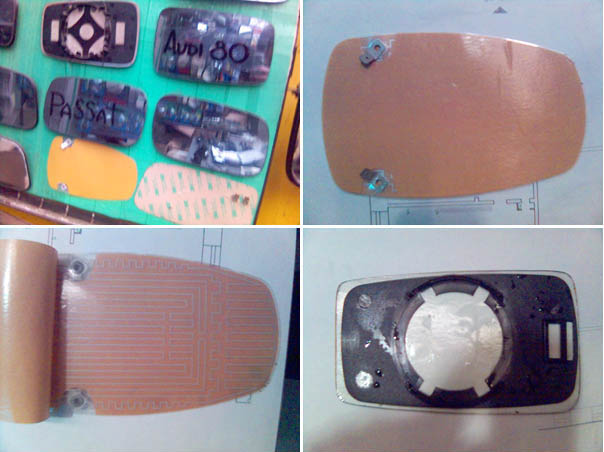

Установка 2

Все делалось по технологии, описанной выше, в общем, кто захочет повторить, сначала подумайте хорошенько, оно вам надо? Ибо заморочка еще та!
chinamobil.ru_bb_files_3_130.jpg chinamobil.ru_bb_files_2_312.jpg chinamobil.ru_bb_files_1_229.jpg

Обогрев зеркал на двух лампах.

Вот что нашёл по поводу тюнинга, вещь дешёвая и нужная! Самодельный обогрев зеркал.«Надоели мне запотевшие, или заснеженные зеркала, сначала хотел купить зеркальные элементы с подогревом, но продавец в магазине в который я позвонил сказал что стоят они порядка 1000р. за штуку. Меня это не устроило. И недавно мне на глаза попалась статья о том как можно сделать это самому. Вот что я делал: Были сняты зеркальные элементы и приобретены 4-е лампочки салонного освещения (цена 5р за 1шт.). Лампочки были спаяны по паре для каждого зеркала. Да спаяны были параллельно. далее провода были просунуты вдоль тросиков регулирующих положение зеркала и проведены из двери в салон. В салоне они прошли под торпедой и встретились за кнопкой включения обогрева заднего стекла. Эта кнопка была выбрана из-за того, что включается только вместе с зажиганием и соответственно подогрев не будет работать при выключенном двигателе. В планах конечно приобрести дополнительную кнопку, но пока некогда. Так теперь подробнее о креплении лампочек, они были закреплены по разным сторонам зеркала, закрепил я их просто приклеив скотчем. В статье, из которой я всё это взял, было предложено проложить их с обратной стороны каким либо утеплителем, а так как у меня под руками его не оказалось, то лампочки были заложены с другой стороны простой ватой. Эффект от такого обогрева меня поразил. Опыт проводился с двумя машинами с Mitsubishi Galant на которой стоят стандартные зеркала с подогревом и моя AUDI 80 с самодельным. Зеркала были «обдышаны» до запотевания, и мы подождали пока они замёрзнут, потом были запущены двигатели и включён обогрев, через полторы минуты мои зеркала были чистые, а у оппонента только начинали очищаться.

»+« быстро очищаются зеркала, малая затрата энергии, стоимость работы 20р. и полтора часа времени….

»-« Я плохо прикрыл лампочки и вечером у меня вокруг зеркала видно свечение, это отвлекает. Лампочки нужно заклеивать любыми светонепроницаемыми средствами..
