chery:chery_amulet:datchik_skorosti
Vehicle Speed Sensor.

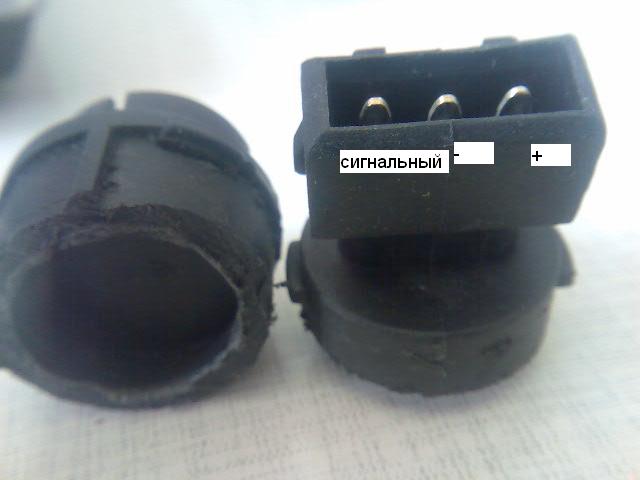

На сам датчик приходят три провода: +, - и сигнальный.

Назначение контакта Цвет провода 1 случай Цвет провода 2 случай
Сигнальный (А) Красный Черный
Земля - Коричневый Коричневый
Питание + Черно-синий Красно-черный

На датчике они написаны.
Датчик скорости и фонари заднего хода висят на одном предохранителе.

Метод диагностики.

Возьмите провод от массы двигателя и дотроньтесь до сигнального провода (на снятом разъеме). Если стрелка спидометра при этом дергается-неисправен датчик.

Сигнальный провод разделяется в гофре примерно в 0,5 метра от датчика на два: один идет к спидометру, другой к ЭБУ на контакт 59, через дополнительный маленький разъём, подвешенный правее разъема. (по схеме TSP2)

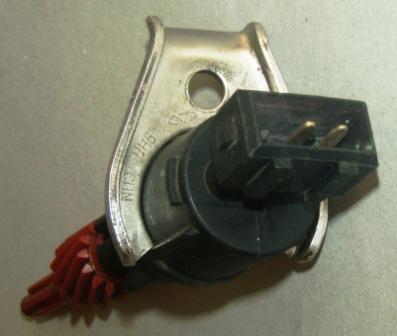

Находиться тут.

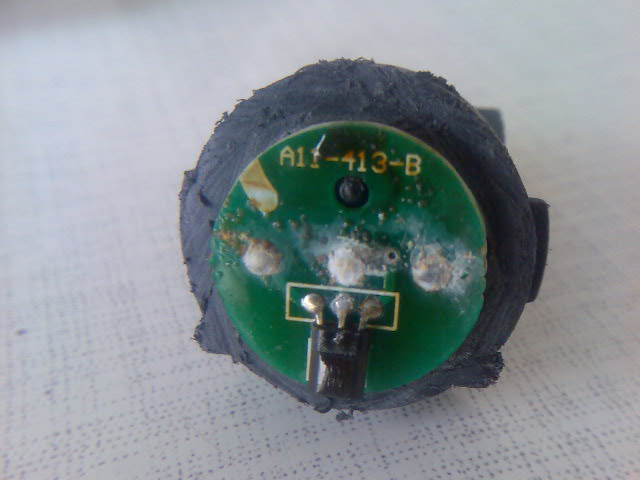

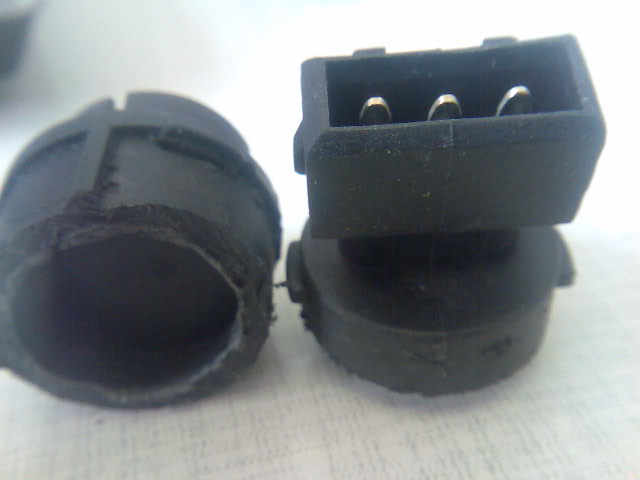

Вскратие.

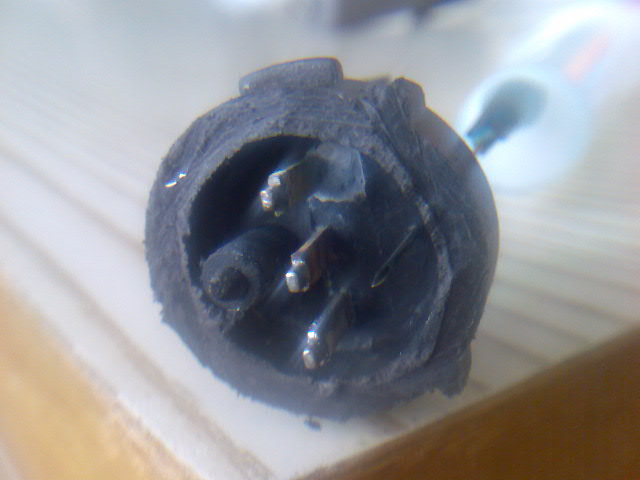

С отгнившим контактом.

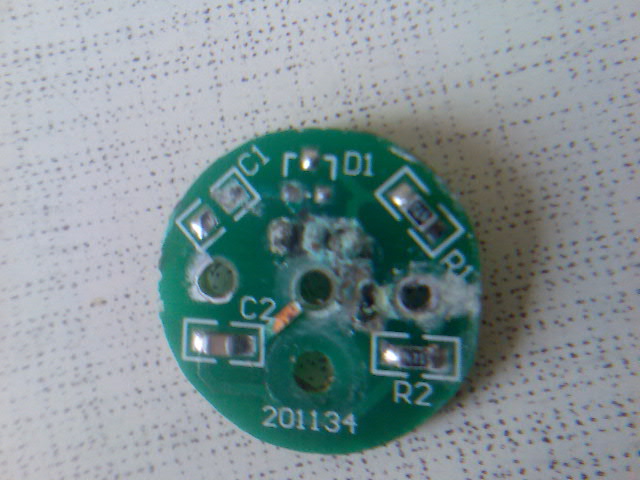

Ремонт сгнившей обмотки датчика.

Сам механизм датчика исправен, а датчик Холла (электронная часть) сгнил ввиду некачественной приклейки электроники к механизму.
Купил ДС от ВАЗ 2110, вырезал из него сам датчик, впаял вместо сгнившего от сырости, покрыл лаком и на место. Все работает как надо.
Нужен паяльник, припой, канифоль и 2-3 часа времени.

Профилактика Датчика.

Для того что бы влага через выводы не попала в корпус датчика, в него нужно залить масло. Масло не повлияет на работу датчика.

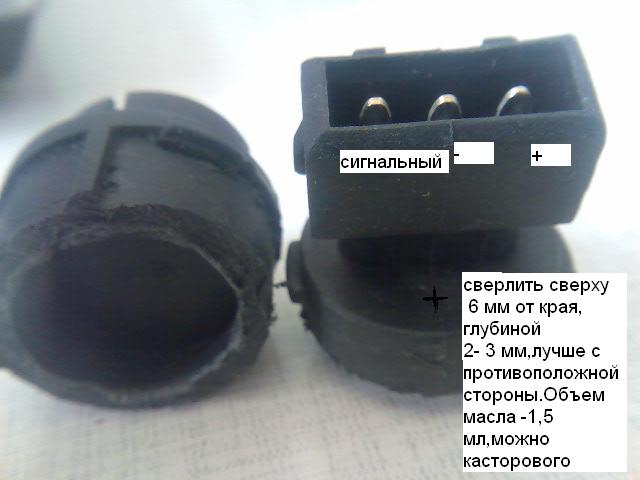

Сверлить нужно сверху , на 1 мм , с противоположной стороны , что на фото, (т.к. там намного удобней, через отклонение назад штекерной части) напротив средней клеммы, в 6 мм от края . Толщина крышки 2-3 мм (расстояние от поверхности крышки до платы -не менее 7 мм). Заправить лучше не масло для КПП, а касторовое или вазелиновое в объеме 1,5 мл. Отверстие можно запаять паяльником и пластмассой (если все сделать чисто , без сильного зажиривания поверхности ) или завернуть в него микроскопический (часовой ) болтик.

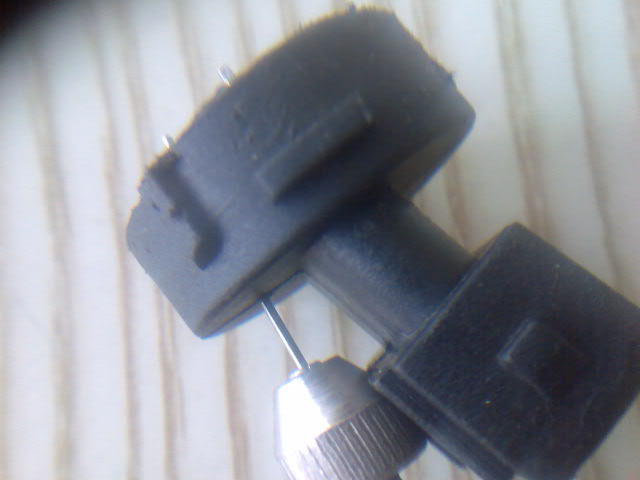

chinamobil.ru_bb_files_ae_1_178.jpg Под шприц нужно сверлить сверлом 0,8мм, в указанном месте отверстие потом при плавить паяльником. chinamobil.ru_bb_files_12890_1240826105.jpg_188.jpg chinamobil.ru_bb_files_12890_1240826122.jpg_117.jpg

Или полость датчика заправить лаком для покрытия печатных плат? Он не имеет термического расширения, поэтому при его полимеризации никаких разрывов не произойдёт (это одно из основных его свойств). Правда полимеризация идёт при температуре порядка 100 -110 град, но это можно обеспечить. Зато герметичность будет полная!
